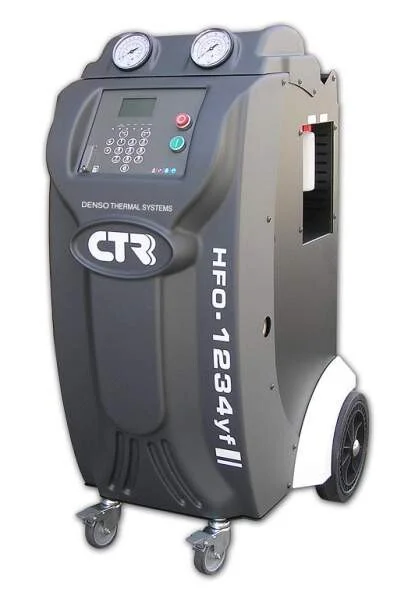

Köldmedieåtervinning, påfyllning och laddningsstation för fordonets luftkonditioneringssystem där R1234yf används som köldmedium.

Laddstationen är en automatisk multifunktionell enhet, ett system med digitala inställningsfunktioner och en databas för den första installationen av luftkonditioneringssystem på fordon för att utföra operationer som gasåtervinning, spilloljetömning, vakuumskapande, läckagetestning och mikroprocessorkontroll . Laddstationen är speciellt utformad för användning med det köldmedium som anges på ID-brickan och har elektroniska kontrollfunktioner för att styra hela processen med hjälp av en mikroprocessor.

Komponenter och deras funktioner
Elektronisk våg nr 1 våg för vägning och hantering av mängden köldmediegas i en gasflaska
ÅTERHÄMTNING cyklar till 1 g noggrannhet; #1 våg för att väga mängden ny olja/UV-markör
1g noggrannhet.
Kylgasregenereringskompressor, 10cc.
Återvinningsfilter (nr 1), syra och uttorkande, filter med stor kapacitet, snabbt byte.
Gasdestillationsenhet vid inloppet, automatiskt och separat justerbart köldmedium och
olja strömmar från luftkonditioneringssystemet, inklusive oljeavtappning från systemet.
Oljeavskiljare, installerad omedelbart efter kompressorn, med automatisk retur efter återvinning
cykler.
Gasflaska för återvinning av köldmediegas, utrustad med säkerhetsventil.
En vakuumpump som kan skapa ett högt vakuum.
Kontrollpanel med digital styrning.
Högkontrast, flerspråkig display för användning i svagt ljus eller överupplysta miljöer.
Analoga justerbara tryckmätare, 80 mm, klass 1.0 med pulslös rörelse för luftkonditionering
Slangar: # 2t högtillförlitliga LP- och HP-slangar, 2,5 m långa, med snabbkopplingsventiler och manuell
öppningsfunktion (vridbar).
Oljeflaskor: # 2, volym 250ml; #1 graderad flaska för gammal olja och #1 bälgflaska för ny olja
Olja/UV-markör

Laddstationen är utrustad med 2,5 m långa slangar för anslutning till luftkonditioneringssystemet.
Om denna längd på slangar inte är tillräcklig för operativa och funktionella ändamål.
Laddstationen är utrustad med en tank för påfyllning av olja och en behållare för att tappa olja. Om
olika typer av olja behövs under drift, olika behållare bör köpas,
en per olja som används.

För att underlätta förståelsen är de tekniska specifikationerna uppdelade efter modell.

Modell CRYSTAL BASE
Tillämpligt köldmedium R1234yf
Matningsspänning 220V / 240V
Strömfrekvens 50Hz / 60Hz
Max. strömabsorption 5A
Max. effektupptagning 1000W
Max. arbetstemperatur 50°C
Min. arbetstemperatur 5°C
Max. tryck i den pneumatiska kretsen 20Bar
Volymen på frysflaskan är 9,5 liter
Nettovikt 80 kg
Vikt fullastat 91 kg
(höjd x bredd x djup) 1050 mm x 530 mm x 600 mm
Systemåtervinningskapacitet 370 g/min
Vakuumpumpens kapacitet 70 l/min
Slutvakuum 2mBar
Högtrycks (HP) utloppsdiameter
(på fordon) 17mm
Utloppsdiameter för lågt tryck (LP).
(på fordon) 11mm

5.4 GRUNDFUNKTIONER
Huvudmenyn för denna laddstation innehåller följande funktioner:
• Automatisk drift:
Det är återvinning av kylgas, dränering av oljeavfall, gasåtervinning,
skapa ett vakuum, läckagetestning, fyllning med ny olja/UV-spårämne och köldmediegas.
• Köldmedieåtervinning:
Denna cykel är utformad för att återvinna köldmediegas från fordonets luftkonditioneringssystem.
Under denna cykel behandlar laddstationen den återvunna köldmediegasen
och kan återanvändas efter att spilloljan är helt filtrerad och destillerad.
• Luftkonditioneringsdammsugare:
Denna cykel är utformad för att avlägsna luft och fukt från fordonets luftkonditioneringssystem.
Vid slutet av vakuumcykeltiden utförs ett läckagetest.
• påfyllning av kylmedel:
Denna cykel är utformad för att ladda köldmediegas, ny olja/UV-spårämne i luftkonditioneringen
systemet. Omladdningen slutförs automatiskt när de angivna mängderna har uppnåtts.
• Intern tankfyllning:
Denna cykel är till för att fylla den interna köldmedietanken från den externa tanken.
5 kg rekommenderas för god prestanda under laddningscykeln.
• Tömning av serviceslangen
Denna cykel är utformad för att återställa den kvarvarande köldmediegasen vid slutet av trycket i testfordonets luftkonditioneringssystem.
• Service:

Manuell
